একক এবং ডবল কান clamps মধ্যে পার্থক্য কি?

একক কানের ক্ল্যাম্পগুলি পাতলা-প্রাচীরযুক্ত বা নমনীয় টিউবিংয়ের উপর দ্রুত, সুরক্ষিত সীলমোহরের জন্য একটি ক্রিমিং কান ব্যবহার করে, যখন ডাবল ইয়ার ক্ল্যাম্পগুলি উচ্চ ক্ল্যাম্পিং বল এবং বড় বা উচ্চ-চাপের অ্যাপ্লিকেশনগুলিতে আরও ভাল স্থিতিশীলতার জন্য দুটি কান ব্যবহার করে। তাদের মধ্যে নির্বাচন করা টিউবিংয়ের ব্যাস, উপাদান, চাপের প্রয়োজনীয়তা এবং সংযোগটি কতটা স্থায়ী হওয়া দরকার তার উপর নির্ভর করে।

একটি একক কান বাতা কি?

একটি একক কানের ক্ল্যাম্প - যাকে এক-কান বাতা বা ওটিকার-স্টাইল ক্ল্যাম্পও বলা হয় - একটি স্টেইনলেস স্টিলের ব্যান্ড যা একটি একক উত্থিত লুপ, বা "কান", যা একটি পিন্সার টুল ব্যবহার করে কাটা হয়। কান সংকুচিত হয়ে গেলে, ব্যান্ডটি পায়ের পাতার মোজাবিশেষ বা টিউবিংয়ের চারপাশে সমানভাবে সংকোচন করে, একটি স্থায়ী, ফুটো-প্রুফ সিল তৈরি করে।

এই ক্ল্যাম্পগুলি সাধারণত স্বয়ংচালিত কুলিং সিস্টেম, জ্বালানী লাইন, মেডিকেল টিউবিং এবং প্লাম্বিং অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে স্থান সীমিত এবং একটি কম-প্রোফাইল সংযোগ পছন্দ করা হয়। সমাপ্ত বাতা পায়ের পাতার মোজাবিশেষ বিরুদ্ধে প্রায় ফ্লাশ বসে, এটি শক্ত ইনস্টলেশনের জন্য আদর্শ করে তোলে।

সাধারণ বিশেষ উল্লেখ

• ব্যাস পরিসীমা: সাধারণত 8 মিমি থেকে 32 মিমি
• ব্যান্ড প্রস্থ: সাধারণত 7 মিমি থেকে 8 মিমি
• উপাদান: বেশিরভাগ স্ট্যান্ডার্ড সংস্করণে 300-সিরিজ স্টেইনলেস স্টিল
• ইনস্টলেশন: একটি ডেডিকেটেড ইয়ার ক্ল্যাম্প পিন্সার বা ক্রিমিং টুল প্রয়োজন

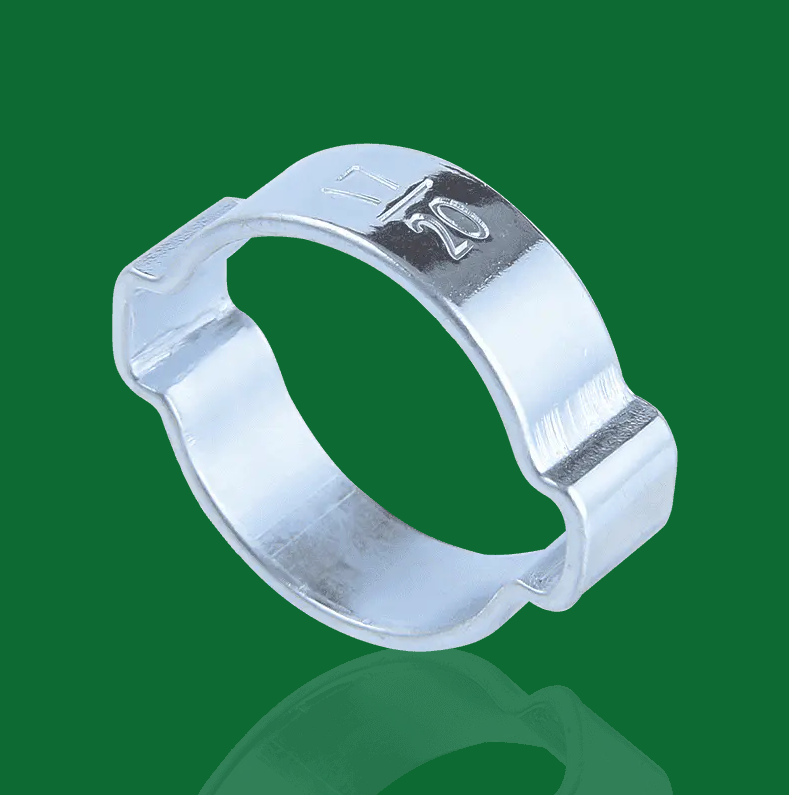

একটি কি ডাবল ইয়ার ক্ল্যাম্প ?

একটি ডাবল ইয়ার ক্ল্যাম্পে দুটি উত্থিত কান ব্যান্ড বরাবর প্রতিসমভাবে অবস্থান করে। ইনস্টলেশনের সময় উভয় কান একযোগে বা ক্রমানুসারে ক্রিম করা হয়। ডুয়াল-পয়েন্ট কম্প্রেশন ক্ল্যাম্পিং ফোর্সকে আরও সমানভাবে বিস্তৃত এলাকা জুড়ে বিতরণ করে, যা বৃহত্তর ব্যাসের টিউবিং বা শক্ত পায়ের পাতার মোজাবিশেষ উপকরণের জন্য বিশেষভাবে গুরুত্বপূর্ণ।

ডাবল ইয়ার ক্ল্যাম্পগুলি প্রায়শই ধ্রুবক বেগ (সিভি) এক্সেল বুট অ্যাপ্লিকেশন, বায়ু নালী এবং শিল্পের পায়ের পাতার মোজাবিশেষ সমাবেশগুলিতে ব্যবহৃত হয় যেখানে উচ্চ টর্ক বা কম্পন প্রতিরোধের প্রয়োজন হয় তারা পায়ের পাতার মোজাবিশেষ ব্যাস পরিচালনা করতে সক্ষম যা একটি একক কানের নকশার জন্য অনুপযুক্ত হবে।

সাধারণ বিশেষ উল্লেখ

• ব্যাস পরিসীমা: সাধারণত 20 মিমি থেকে 80 মিমি এবং তার বাইরে
• ব্যান্ড প্রস্থ: সাধারণত 7 মিমি থেকে 13 মিমি
• উপাদান: স্টেইনলেস স্টিল বা জিঙ্ক-ধাতুপট্টাবৃত কার্বন ইস্পাত
• ইনস্টলেশন: একটি প্রশস্ত চোয়াল বা ডাবল-কান ক্রিমিং টুল প্রয়োজন

পাশাপাশি তুলনা

নীচের সারণীটি মূল কার্যক্ষমতা এবং প্রয়োগের কারণগুলি জুড়ে একক এবং ডাবল কানের ক্ল্যাম্পের মধ্যে সবচেয়ে গুরুত্বপূর্ণ পার্থক্যগুলিকে সংক্ষিপ্ত করে।

দুটি ডিজাইনের মধ্যে ক্ল্যাম্পিং ফোর্স কীভাবে আলাদা

যখন একটি একক কানের বাতা ক্রিম করা হয়, তখন ব্যান্ডের সমস্ত উত্তেজনা একটি বিন্দু থেকে উৎপন্ন হয়। পায়ের পাতার মোজাবিশেষের পুরো পরিধির চারপাশে সমানভাবে সেই উত্তেজনা প্রেরণ করার জন্য ব্যান্ডটিকে অবশ্যই ডিজাইন করা উচিত। এটি ছোট ব্যাসের টিউবিংয়ের জন্য নির্ভরযোগ্যভাবে কাজ করে (সাধারণত 25 মিলিমিটারের নিচে) যেখানে ব্যান্ডটি যথেষ্ট ছোট যাতে পুরো সিলের চারপাশে চাপ সামঞ্জস্যপূর্ণ থাকে।

বৃহত্তর ব্যাসের সাথে, টান একটি একক বিন্দুর ফলে অসম সিলিং হতে পারে - ব্যান্ডের এক পাশ অন্যটির চেয়ে শক্তভাবে চাপতে পারে। ডাবল ইয়ার ক্ল্যাম্পগুলি ক্ল্যাম্পিং অ্যাকশনটিকে দুটি প্রতিসম যোগাযোগ বিন্দুতে বিভক্ত করে এই সমস্যার সমাধান করে, যা অসম চাপ বন্টন দ্বারা সৃষ্ট ফাঁসের ঝুঁকি উল্লেখযোগ্যভাবে হ্রাস করে। আনুমানিক 30 মিমি ব্যাসের উপরে অ্যাপ্লিকেশনের জন্য, ডবল ইয়ার ডিজাইনগুলি সাধারণত আরও নির্ভরযোগ্য পছন্দ।

ইনস্টলেশন প্রক্রিয়া এবং টুলিং

উভয় ক্ল্যাম্প প্রকারের জন্য একটি ডেডিকেটেড ক্রিমিং টুলের প্রয়োজন - স্ট্যান্ডার্ড পায়ের পাতার মোজাবিশেষ ক্ল্যাম্প প্লায়ার একটি নির্ভরযোগ্য সিল তৈরি করবে না। যাইহোক, চোয়ালের জ্যামিতিতে টুলগুলি আলাদা।

একক কান বাতা ইনস্টলেশন

1. ফিটিং সংযোগ করার আগে পায়ের পাতার মোজাবিশেষ উপর খোলা বাতা স্লাইড.
2. পায়ের পাতার মোজাবিশেষ সম্পূর্ণরূপে ফিটিং বার্ব বা স্তনবৃন্ত উপর ধাক্কা.
3. ফিটিং এর রিটেনশন গ্রুভের মাঝখানে কান রাখুন।
4. চোয়াল বন্ধ না হওয়া পর্যন্ত একটি সরু-চোয়ালের পিন্সার টুল দিয়ে কানকে সম্পূর্ণভাবে সংকুচিত করুন।
5. পাগুলির মধ্যে কোনও দৃশ্যমান ফাঁক না রেখে কানটি সম্পূর্ণভাবে ভেঙে গেছে কিনা তা যাচাই করুন।

ডাবল ইয়ার ক্ল্যাম্প ইনস্টলেশন

1. সমাবেশের আগে পায়ের পাতার মোজাবিশেষ বা বুট উপর খোলা বাতা স্লাইড.
2. খাদ বা ফিটিং সম্মুখের সম্পূর্ণরূপে উপাদান আসন.
3. সিলিং ঠোঁট বা খাঁজের উপরে বাতাটিকে কেন্দ্রে রাখুন।
4. উভয় কান একযোগে বা এক সময়ে সংকুচিত করতে একটি চওড়া চোয়াল বা ডাবল-কান ক্রিমিং টুল ব্যবহার করুন।
5. পরীক্ষা করুন উভয় কান সম্পূর্ণভাবে কুঁচকে গেছে এবং ব্যান্ডটি পৃষ্ঠের বিপরীতে সমতল বসেছে।

অপসারণের পরে কোন ক্ল্যাম্প টাইপ পুনরায় ব্যবহার করা উচিত নয়। ব্যান্ড কাটা সঠিক অপসারণ পদ্ধতি; একটি ছিদ্রযুক্ত কান বাঁকানোর চেষ্টা করা ধাতুকে দুর্বল করে এবং ক্ল্যাম্পের অখণ্ডতাকে আপস করে।

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

যেখানে একক কানের ক্ল্যাম্প এক্সেল

• স্বয়ংচালিত জ্বালানী এবং কুল্যান্ট লাইন: ছোট-ব্যাসের পায়ের পাতার মোজাবিশেষ (সাধারণত 8-16 মিমি) যেখানে উপাদানগুলির মধ্যে স্থান ন্যূনতম
• চিকিৎসা এবং পরীক্ষাগার টিউবিং: সিলিকন বা পিভিসি টিউবিংয়ের জন্য পরিষ্কার, লো-প্রোফাইল সিল প্রয়োজন
• আবাসিক নদীর গভীরতানির্ণয়: 1/2" এবং 3/4" জল সরবরাহ লাইনে ব্যবহৃত PEX ক্রিম্প রিং (একটি সম্পর্কিত একক কানের নকশা)
• যন্ত্রপাতি এবং HVAC নিষ্কাশন: ঘনীভূত ড্রেন পায়ের পাতার মোজাবিশেষ যেখানে নিম্ন চাপ জড়িত

যেখানে ডাবল ইয়ার ক্ল্যাম্পs পছন্দের

• সিভি এক্সেল বুট: সবচেয়ে সাধারণ ডবল কান অ্যাপ্লিকেশন; বুট বড়, নমনীয়, এবং ধ্রুবক ঘূর্ণন এবং নমনীয় বিষয়
• টার্বোচার্জার এবং ইন্টারকুলার পায়ের পাতার মোজাবিশেষ: মাঝারি বুস্ট চাপ সহ বড় ব্যাসের সিলিকন পায়ের পাতার মোজাবিশেষ
• শিল্প বায়ুসংক্রান্ত এবং জলবাহী পায়ের পাতার মোজাবিশেষ: যেখানে কম্পন বা তাপীয় সাইক্লিং তাৎপর্যপূর্ণ
• কৃষি ও নির্মাণ সরঞ্জাম: বৃহত্তর পায়ের পাতার মোজাবিশেষ সমাবেশ কঠোর বহিরঙ্গন অবস্থার উন্মুক্ত

উপাদান এবং জারা বিবেচনা

উভয় ক্ল্যাম্প প্রকার স্টেইনলেস স্টিল (সর্বাধিক 304 বা 316 গ্রেড) এবং জিঙ্ক প্লেটিং সহ কার্বন ইস্পাত পাওয়া যায়। আর্দ্রতা, লবণ বা রাসায়নিকের সংস্পর্শে আসা অ্যাপ্লিকেশনের জন্য, স্টেইনলেস স্টীল দৃঢ়ভাবে সুপারিশ করা হয় —জিঙ্ক-ধাতুপট্টাবৃত সংস্করণ বহিরঙ্গন বা সামুদ্রিক পরিবেশে 12-24 মাসের মধ্যে ক্ষয় দেখাতে শুরু করতে পারে।

316 স্টেইনলেস স্টীল ক্লোরাইড পরিবেশে (যেমন সামুদ্রিক বা উপকূলীয় ব্যবহার) আরও সাধারণ 304 গ্রেডের তুলনায় ভাল প্রতিরোধ প্রদান করে। বেশিরভাগ সাধারণ মোটরগাড়ি এবং নদীর গভীরতানির্ণয় অ্যাপ্লিকেশনের জন্য, 304 স্টেইনলেস পর্যাপ্ত এবং আরও ব্যাপকভাবে উপলব্ধ।

কিভাবে আপনার আবেদনের জন্য সঠিক ক্ল্যাম্প চয়ন করবেন

দুটি ডিজাইনের মধ্যে নির্বাচন করতে নিম্নলিখিত সিদ্ধান্তের পয়েন্টগুলি ব্যবহার করুন:

• পায়ের পাতার মোজাবিশেষ ব্যাস 25 মিমি অধীনে: একটি একক কানের বাতা সাধারণত পর্যাপ্ত এবং আঁটসাঁট জায়গায় ইনস্টল করা সহজ
• পায়ের পাতার মোজাবিশেষ ব্যাস 30 মিমি বেশি: আরও সমান চাপ বিতরণের জন্য একটি ডবল কানের বাতা বেছে নিন
• উচ্চ কম্পন পরিবেশ: ডাবল কান সুষম ক্ল্যাম্পিং লোডের কারণে ভাল ক্লান্তি প্রতিরোধের সরবরাহ করে
• খুব সীমিত রেডিয়াল ক্লিয়ারেন্স: একক কানের নিচের পোস্ট-ক্রিম্প প্রোফাইল প্রয়োজন হতে পারে
• শক্ত বা পুরু-প্রাচীর পায়ের পাতার মোজাবিশেষ উপাদান: ডবল ইয়ার ক্ল্যাম্প উপাদানটিকে সম্পূর্ণরূপে সংকুচিত করার জন্য প্রয়োজনীয় বৃহত্তর ক্ল্যাম্পিং বল প্রদান করে
• OEM প্রতিস্থাপন স্পেসিফিকেশন: সঠিক সিলিং জ্যামিতি বজায় রাখতে প্রস্তুতকারকের দ্বারা নির্দিষ্ট করা ক্ল্যাম্পের সাথে সর্বদা মেলে

একটি বিদ্যমান সমাবেশে একটি ক্ল্যাম্প প্রতিস্থাপন করার সময়, সবচেয়ে নিরাপদ পদ্ধতি হল মূল ক্ল্যাম্পের ধরন, আকার এবং উপাদানের সাথে হুবহু মেলে। একটি ভিন্ন ডিজাইন-এমনকি যেটি ফিট বলে মনে হয়-কে প্রতিস্থাপন করার ফলে অপর্যাপ্ত সিলিং ফোর্স বা ফিটিং এর ধারণ খাঁজে সঠিকভাবে বসতে অক্ষমতা হতে পারে।
